アライメント調整例 エスクード TDA4W  アライメント

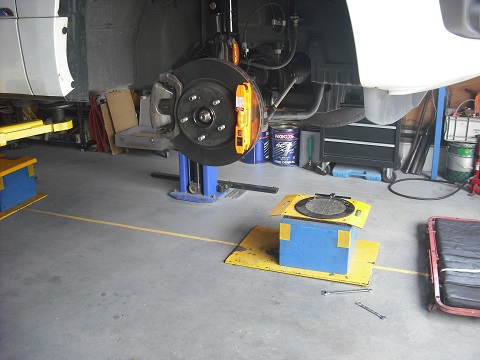

 エスクード TDA4W ホイールアライメント

走行が安定しないという事で西宮市よりお越しいただきました。

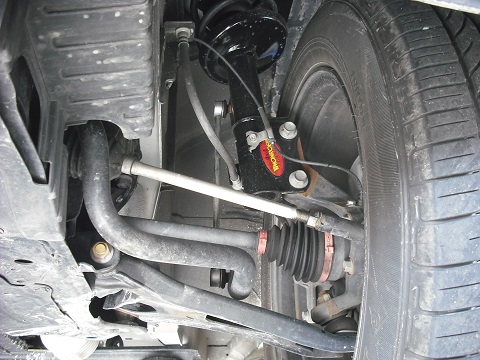

エスクード TDA4W フロントストラット

フロントはタイロッドのトーとストラット式だがキャンバを変更できるタイプのシェルケース

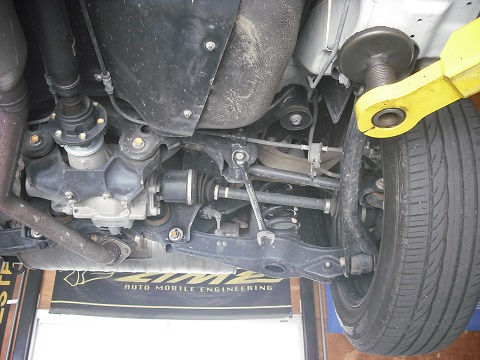

エスクード TDA4W リヤトー

リヤはトーのみ調整可能、偏心カム。

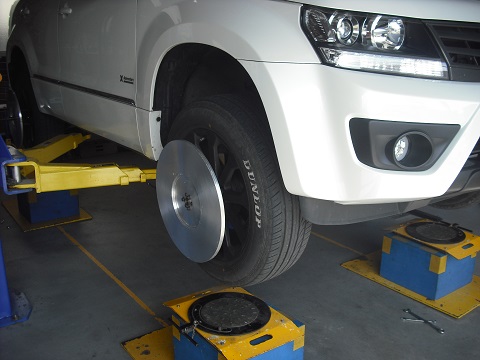

エスクード TDA4W フロントキャンバ

アライメント測定を行ったところ後輪は全く異常なし。
前輪も異常は無くほぼ諸元どおり。 さあどうしましょうか?

いわゆる基準値なるものは多くの人たち、すなわち万人向けのためにあります。
正確に申し上げるとこの車を運転して納得がいく方は多分100人中95人以上はいらっしゃると思います。
しかし、納得がいかないと言うか、もう少し安定を望む方のためにスペシャル加工を行います。

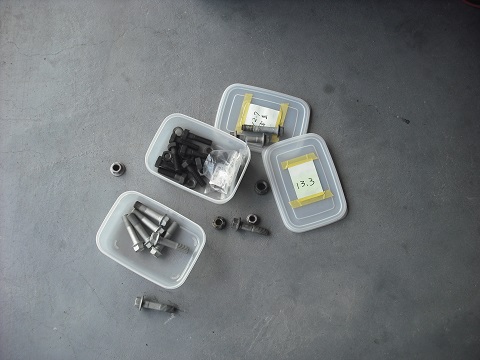

キャンバ調整用ボルト

フロントキャンバは諸元とおりですがポジキャンなので当方のお勧めのネガキャンに変更します。
画像は交換用のキャンバボルトです。

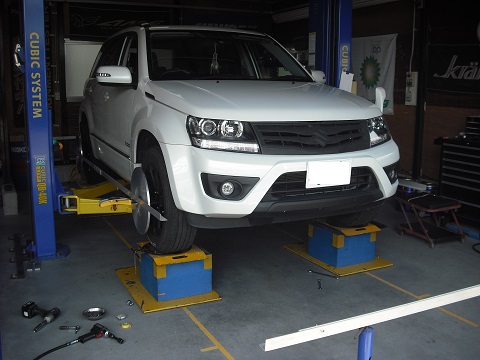

エスクード TDA4W キャンバ変更

現在のキャンバ位置より任意の変更数値にすろ裏技。
簡単に申し上げるとロータにレーザーをあてがい1100mm離れた位置が10mm移動すると
キャンバ角度が0度30分移動します。

そして、この車は諸元とは全く離れたキャンバ角マイナス0度40分に変更しました。
この数値は長年調整をした結果、最も乗り易い数値だと自負しています。



帰りの高速道路では今までとは全く違う安定をみせました。ありがとうございました。

【お店から一言】

今回は当店をご利用頂きまして有難うございました。
ホイールアライメントはお任せください。

わざわざ帰宅してから嬉しい感想のお電話いただきました。こちらこそありがとうございました。
