アライメント調整例 アバルト 124 スパイダー アラゴスタ 車高調取り付け

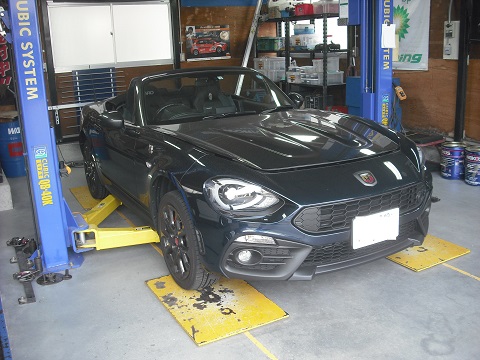

 アバルト 124 スパイダー ホイールアライメント

一見ロードスターですがアバルト社の124スパイダーです。

アバルト 124 スパイダー ホイールアライメント

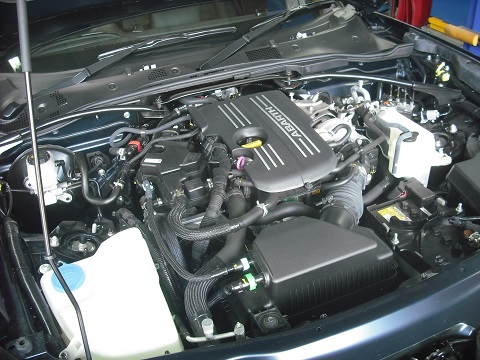

1400ccターボ

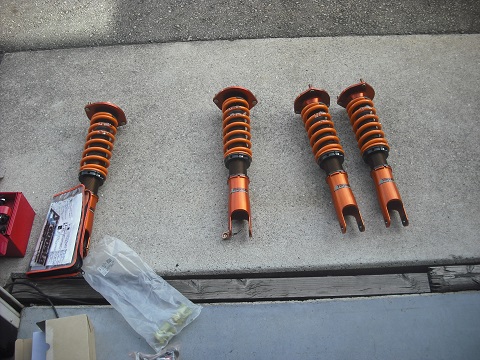

アバルト 124 スパイダー アラゴスタ

アラゴスタ車高調。フロントアッパーは固定式です。

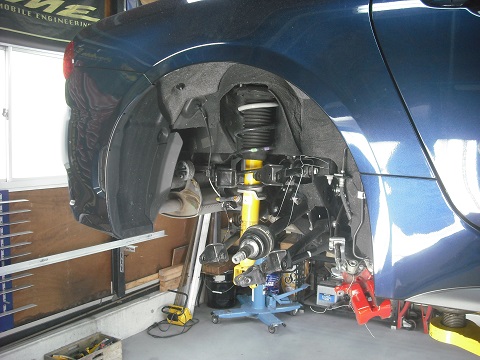

アバルト 124 スパイダー リヤサスペンション

右リヤサスペンションですがナックルを外しています。なぜか?

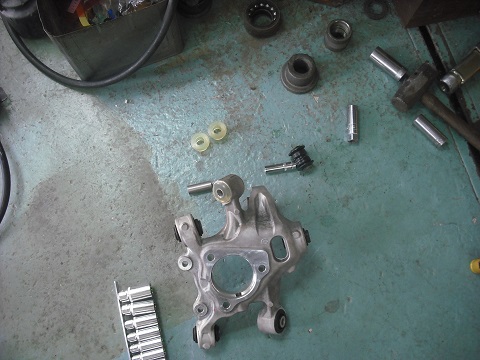

アバルト 124 スパイダー リヤナックル ブッシュ

コントロールアームブッシュを打ち替えます。ノーマルは柔らかいためコーナリング中にジオメトリ
の変化があります。ゴールドに見えているのが対策品で黒色がノーマルブッシュです。

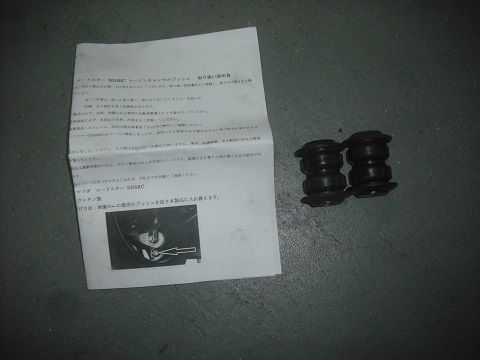

アバルト 124 スパイダー ノーマルブッシュ

ノーマルブッシュ

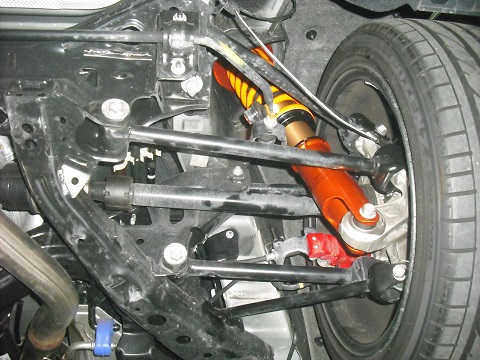

アバルト 124 スパイダー リヤサスペンション

右リヤサスペンション。マルチリンクですがキャンバ、トー調整ができます。
キャンバについては複数ロッドで調整をするのが理想的ですが実際には無理でしょう。メカニックのスキル
が求められます。

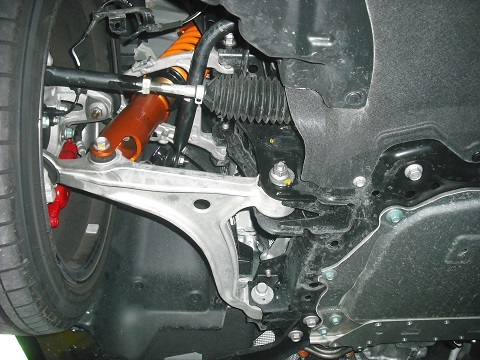

アバルト 124 スパイダー フロントサスペンション

フロントサスペンション。奥のカムがセットバック。(キャスターではありません。)
手前がキャンバ調整用のカムです。タイロッドでトー調整。

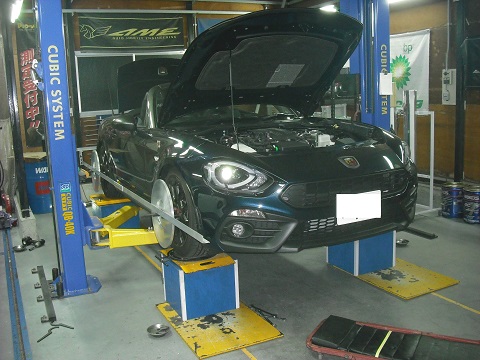

アバルト 124 スパイダー ホイールアライメント

ホイールアライメント調整。
何の問題も無く終了です。



遅い時間までありがとうございました。

【お店から一言】

今回は当店をご利用頂きまして有難うございました。
ホイールアライメントはお任せください。

遠方からのお越し、ありがとうございました。
